Thermokorb® TK

Головна → Продукція → Thermokorb® TK

Thermokorb® TK

Несучий теплоізоляційний елемент із товщиною теплоізоляції 8 см

Thermokorb® TK — це несучий теплоізоляційний з’єднувальний елемент між залізобетонними конструкціями. Він поліпшує теплоізоляцію у вузлі з’єднання внутрішніх і зовнішніх залізобетонних елементів. Thermokorb® TK застосовують для передавання згинальних моментів і поперечних сил.

  • Несучий теплоізоляційний елемент для монолітного бетону
  • Товщина теплоізоляції 80 мм
  • Типоряди TKM, TKA, TKF та парапетний каркас AT
  • Документація українською мовою
ВиконанняНесучий теплоізоляційний елемент
Товщина теплоізоляції80 мм
Передавання зусильЗгинальні моменти та поперечні сили
КаталогThermokorb® TK 07/24 (UA, PDF)

Завантажити каталог

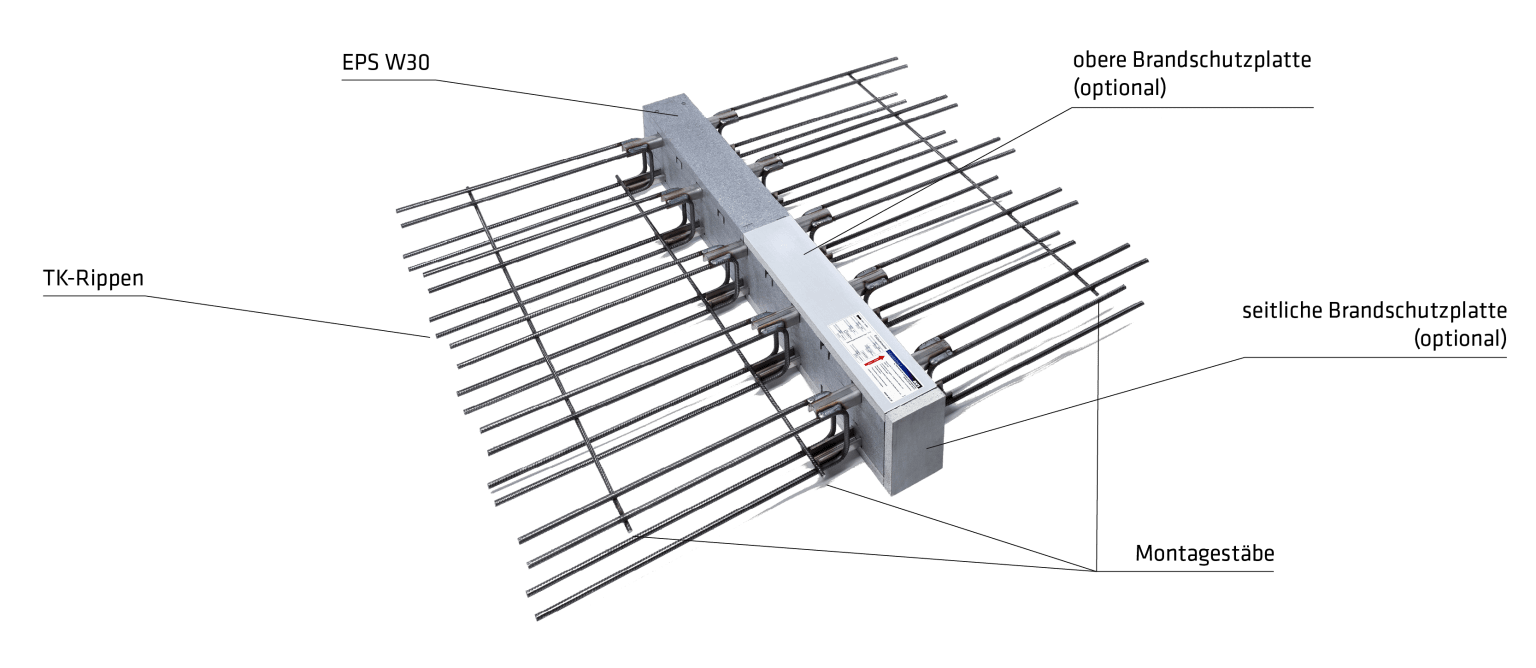

Thermokorb® TK Будова Thermokorb® TK

Огляд типорядів

Thermokorb® TK охоплює типоряди для різних вузлів і навантажень.

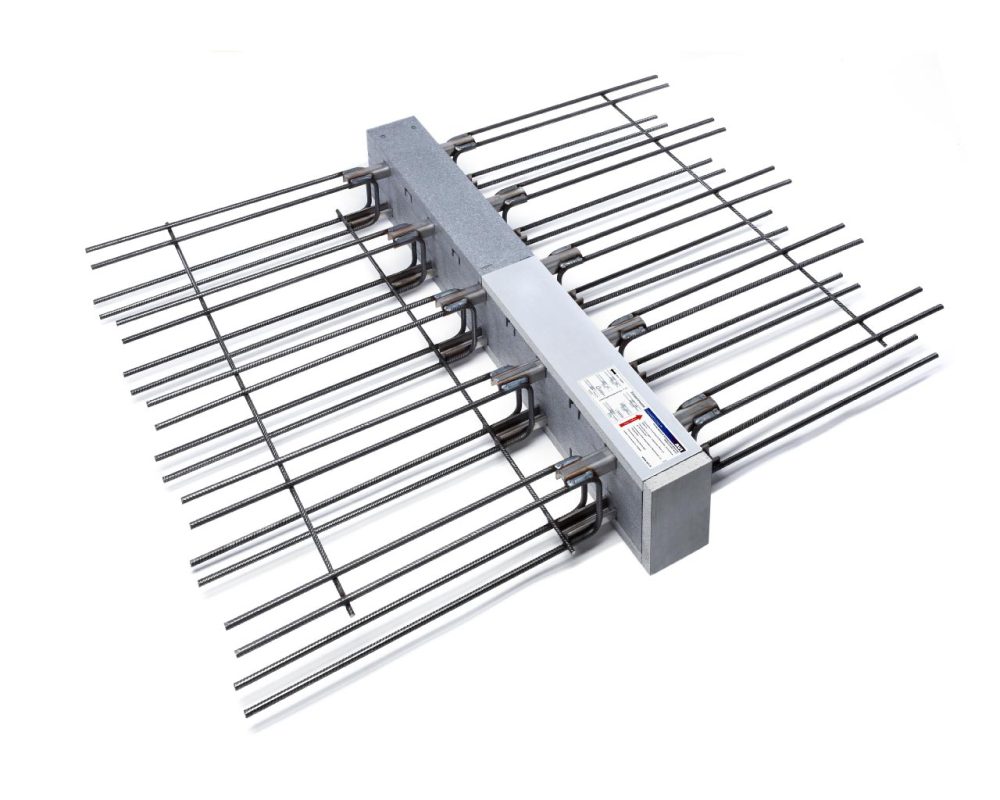

Типоряд TKM

Типоряд TKM

Сприймає переважно згинальні моменти та поперечні сили. Те саме ребро застосовують у вузлах перекриттів і стін.

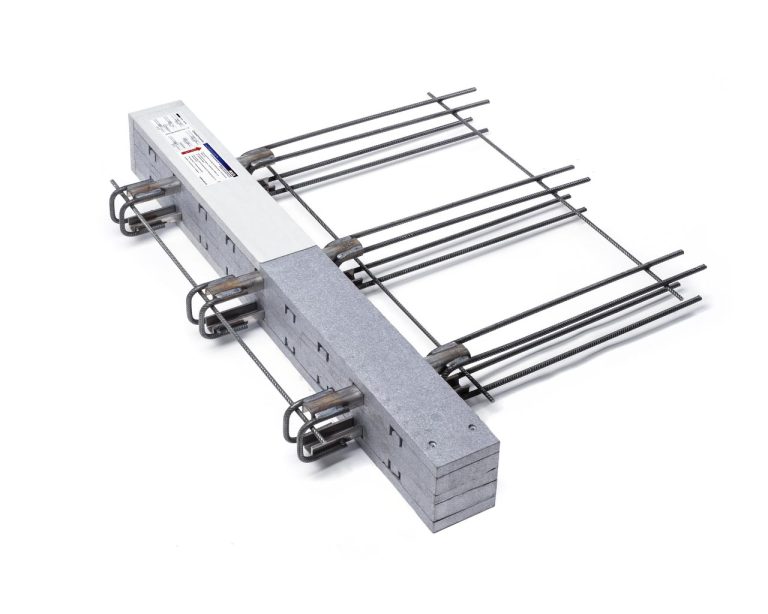

Типоряд TKA

Типоряд TKA

Призначений переважно для передавання поперечних сил. Виконання TKA V1 або V2 дає змогу також передавати згинальні моменти та поперечні сили, щонайбільше 5 ребер на 1-метровий каркас; на майданчику потрібно передбачити відповідне армування хомутами.

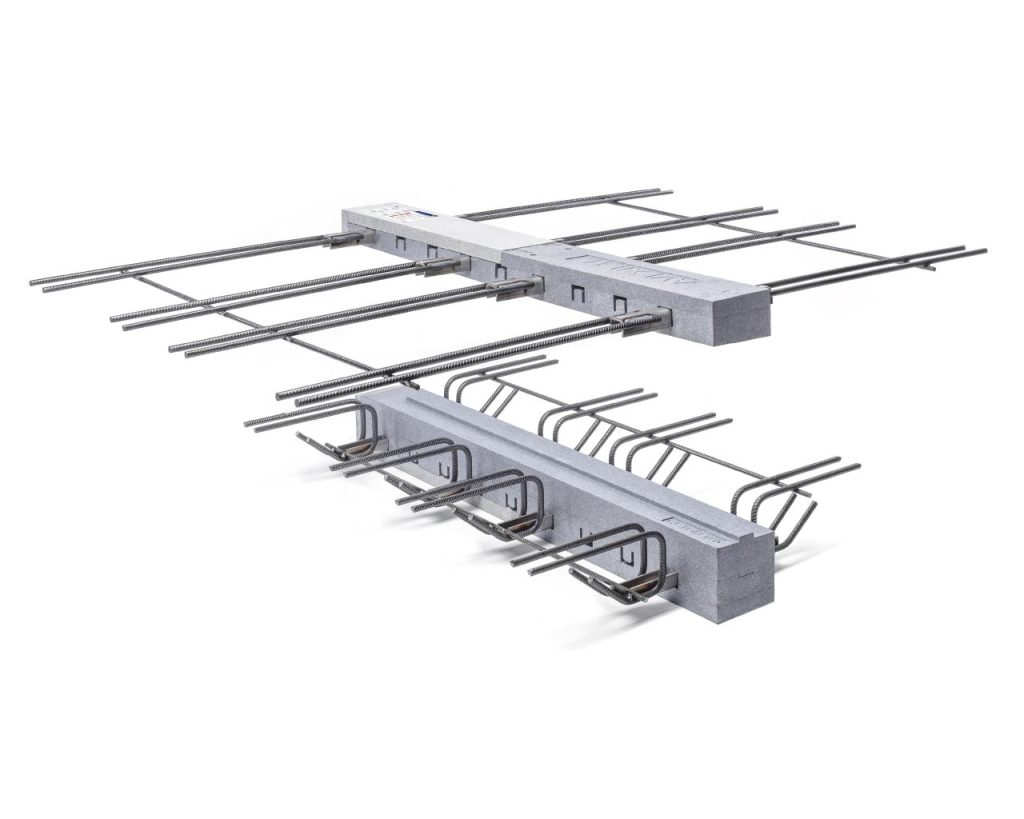

Типоряд TKF

Типоряд TKF

Типоряд TKF у роздільному виконанні призначений насамперед для вільноконсольних балконних плит, зокрема для збірно-монолітних плит. Має лише 50 % несучої здатності за поперечною силою порівняно з TKM.

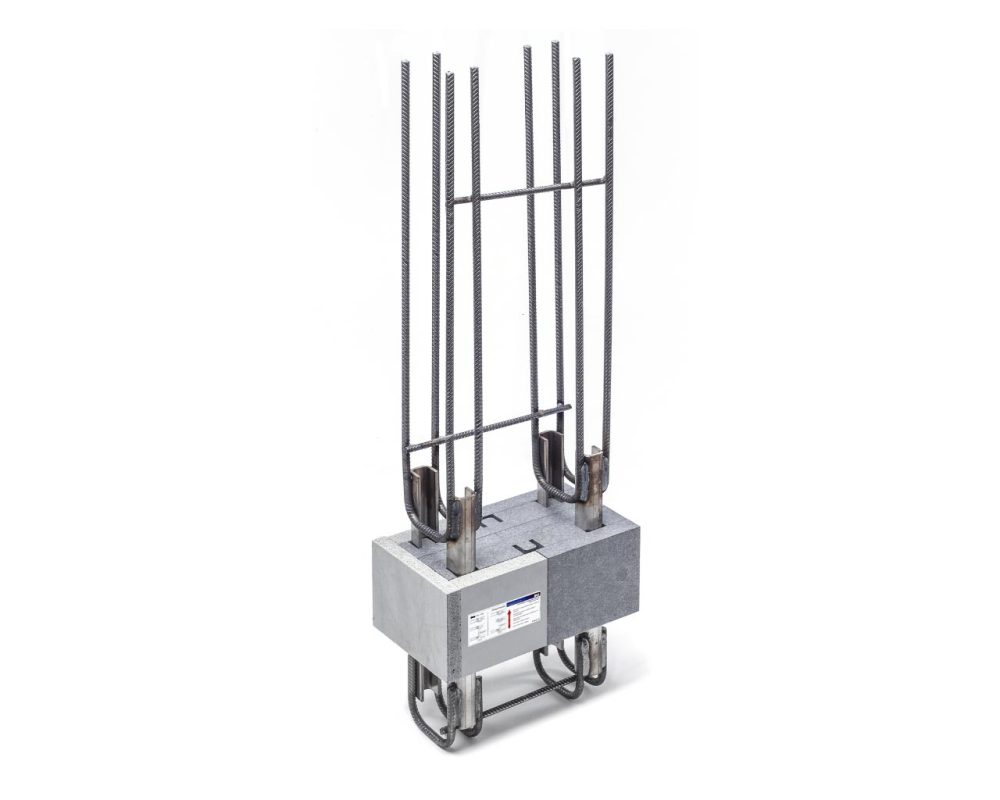

Типоряд AT

Типоряд AT

Парапетний каркас для термічного розділення парапета.

Монтаж

Шістнадцять типових вузлів — від консольної балконної плити до парапета.

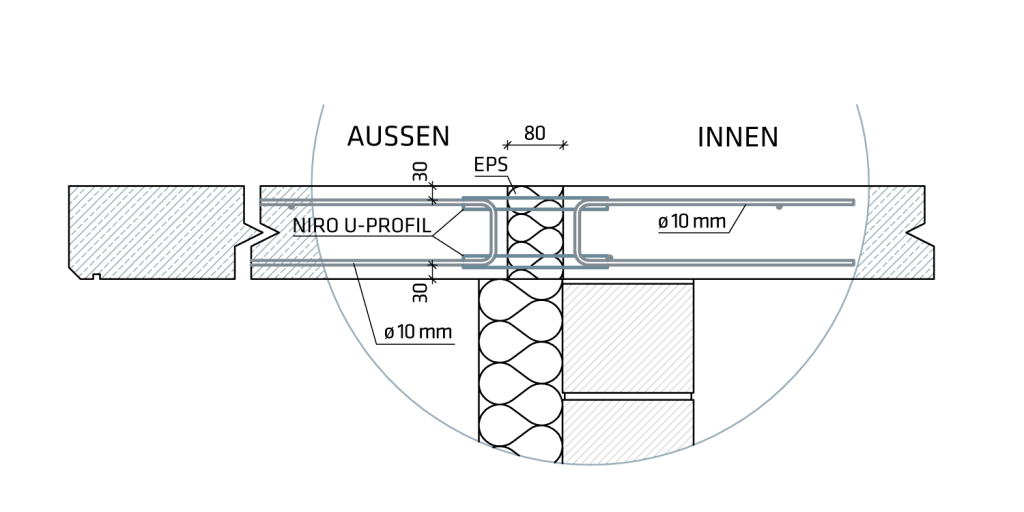

Консольна балконна плита з ребрами TKM G-G
Консольна балконна плита з ребрами TKM G-G

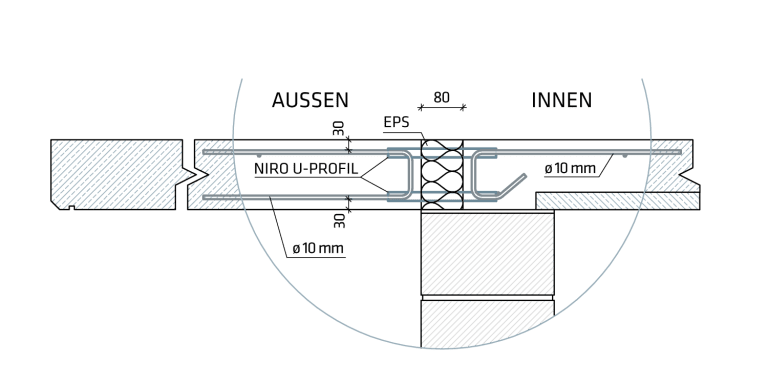

Консольна балконна плита з ребрами TKM G-E
Консольна балконна плита з ребрами TKM G-E

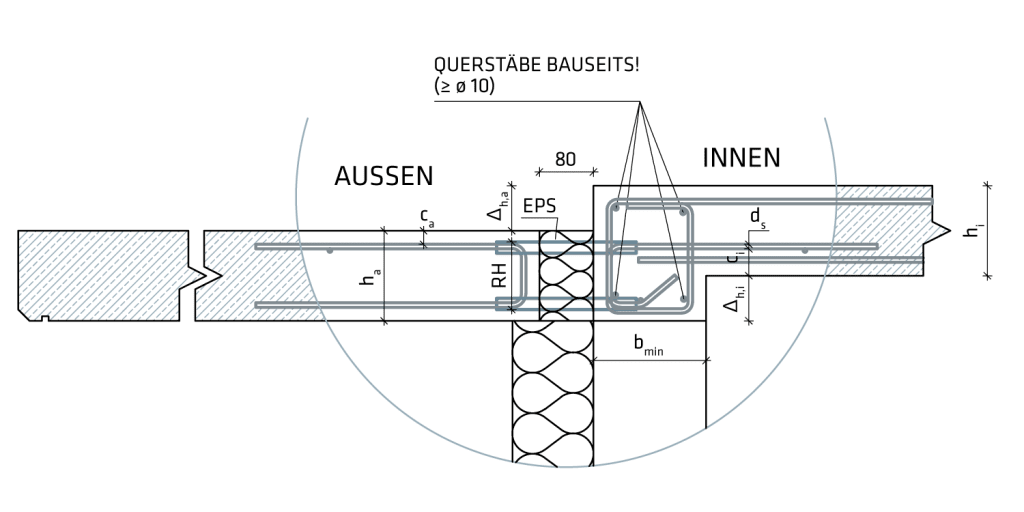

Перепад рівня вниз, ребро TKM G-E
Перепад рівня вниз, ребро TKM G-E

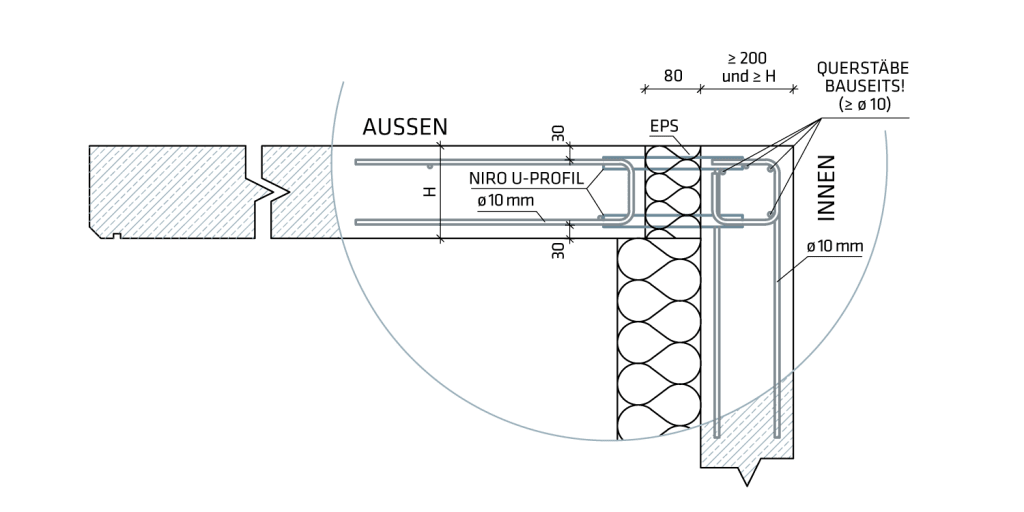

Вузол консольної плити — стіна зверху, TKA G-V1 або V2

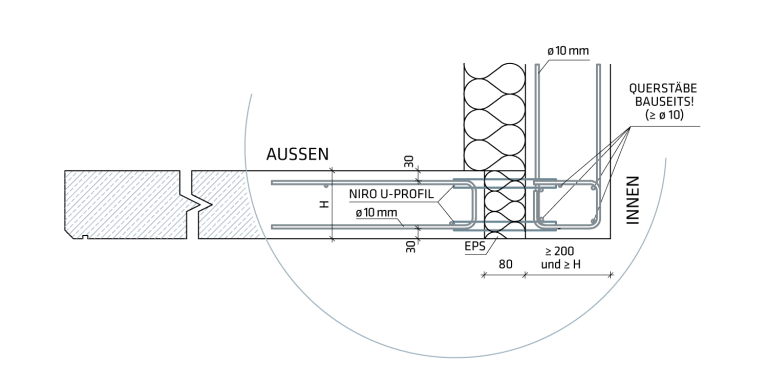

Вузол консольної плити — стіна знизу, TKA G-V1 або V2
Вузол консольної плити — стіна знизу, TKA G-V1 або V2
Вузол консольної плити — стіна зверху, TKA G-V1 або V2

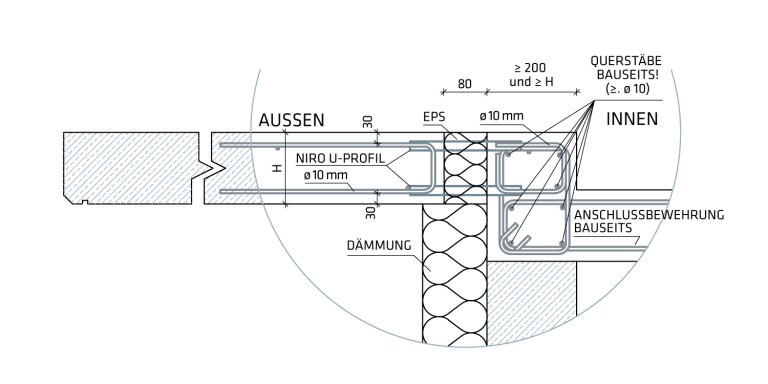

Балкон із перепадом рівня вгору, TKA G-V1 або V2
Балкон із перепадом рівня вгору, TKA G-V1 або V2

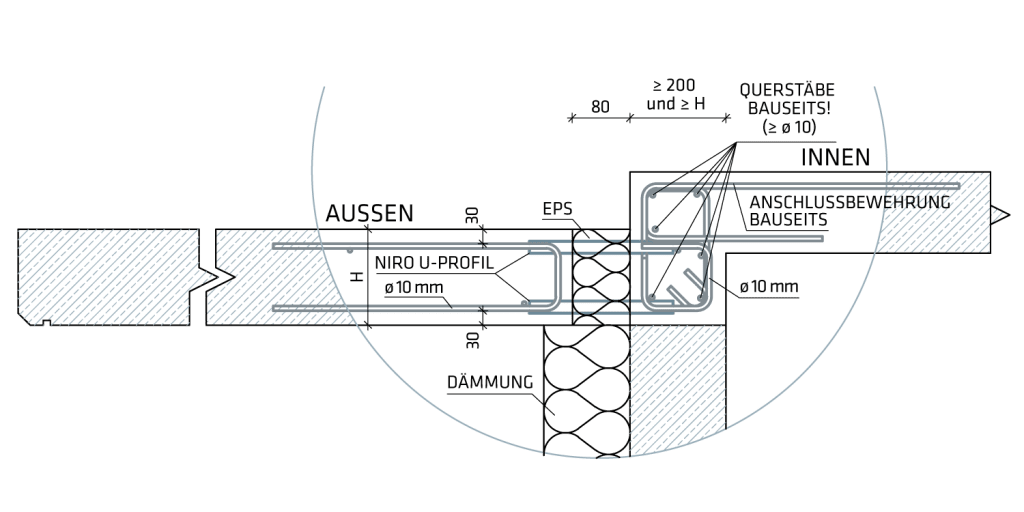

Балкон із перепадом рівня вниз, TKA G-V1 або V2
Балкон із перепадом рівня вниз, TKA G-V1 або V2

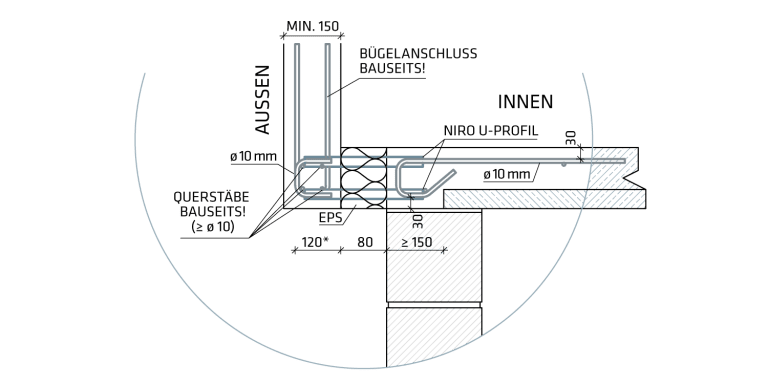

Винесений парапет, ребро TKA V0-E
Винесений парапет, ребро TKA V0-E

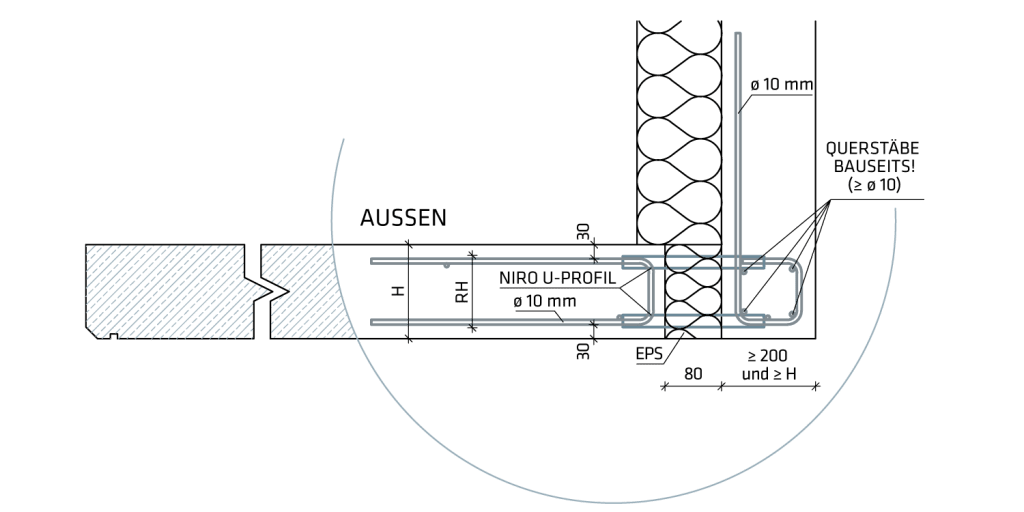

Вузол консольної плити — стіна зверху, спеціальна форма WO
Вузол консольної плити — стіна зверху, спеціальна форма WO

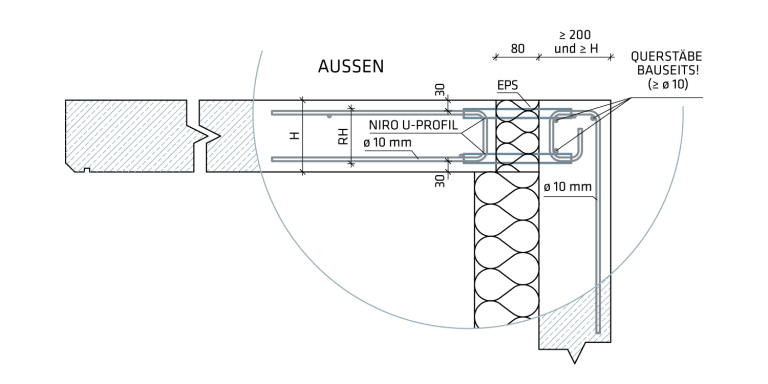

Вузол консольної плити — стіна знизу, спеціальна форма WU
Вузол консольної плити — стіна знизу, спеціальна форма WU

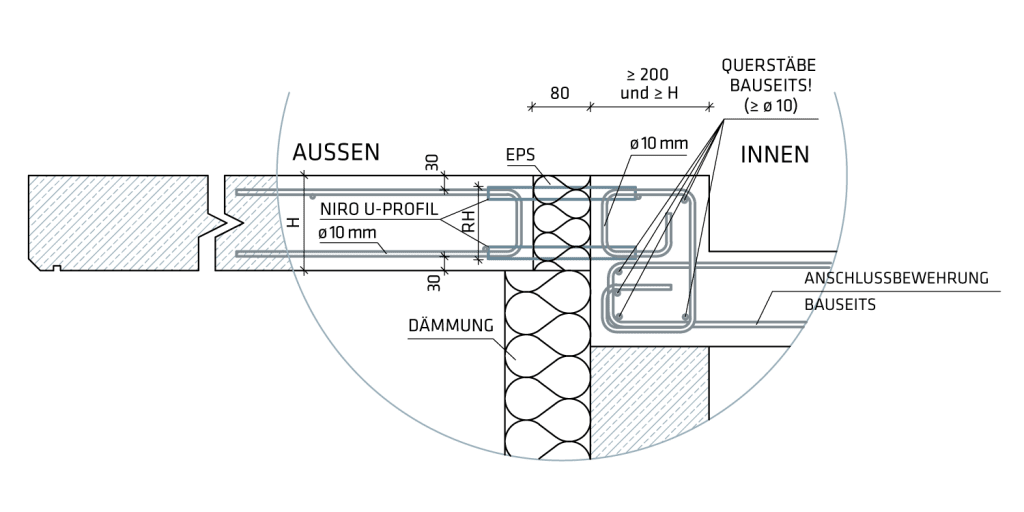

Перепад рівня вгору, спеціальна форма NO
Перепад рівня вгору, спеціальна форма NO

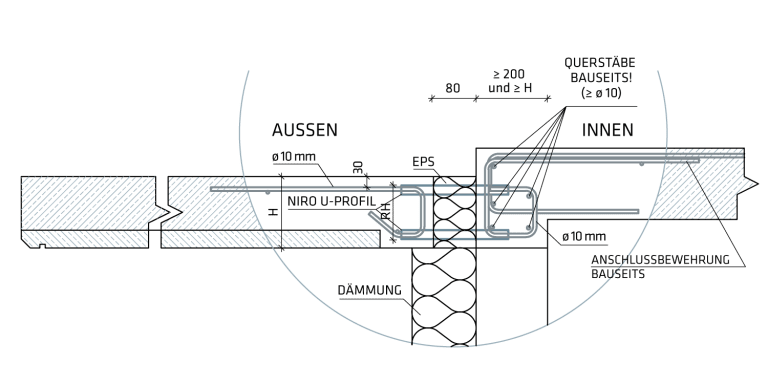

Перепад рівня вниз, спеціальна форма NU
Перепад рівня вниз, спеціальна форма NU

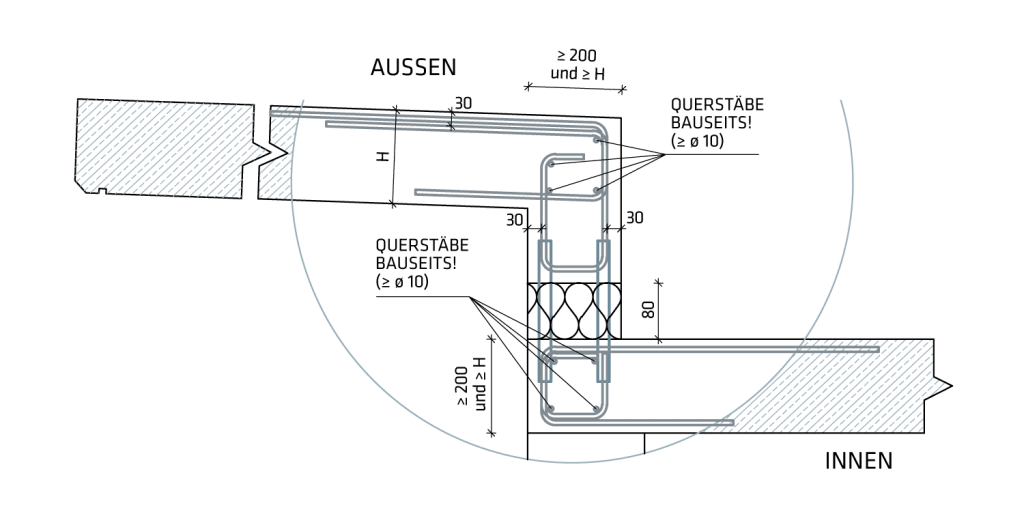

Вузол консольної плити з покрівлею зверху, спеціальна форма DO
Вузол консольної плити з покрівлею зверху, спеціальна форма DO

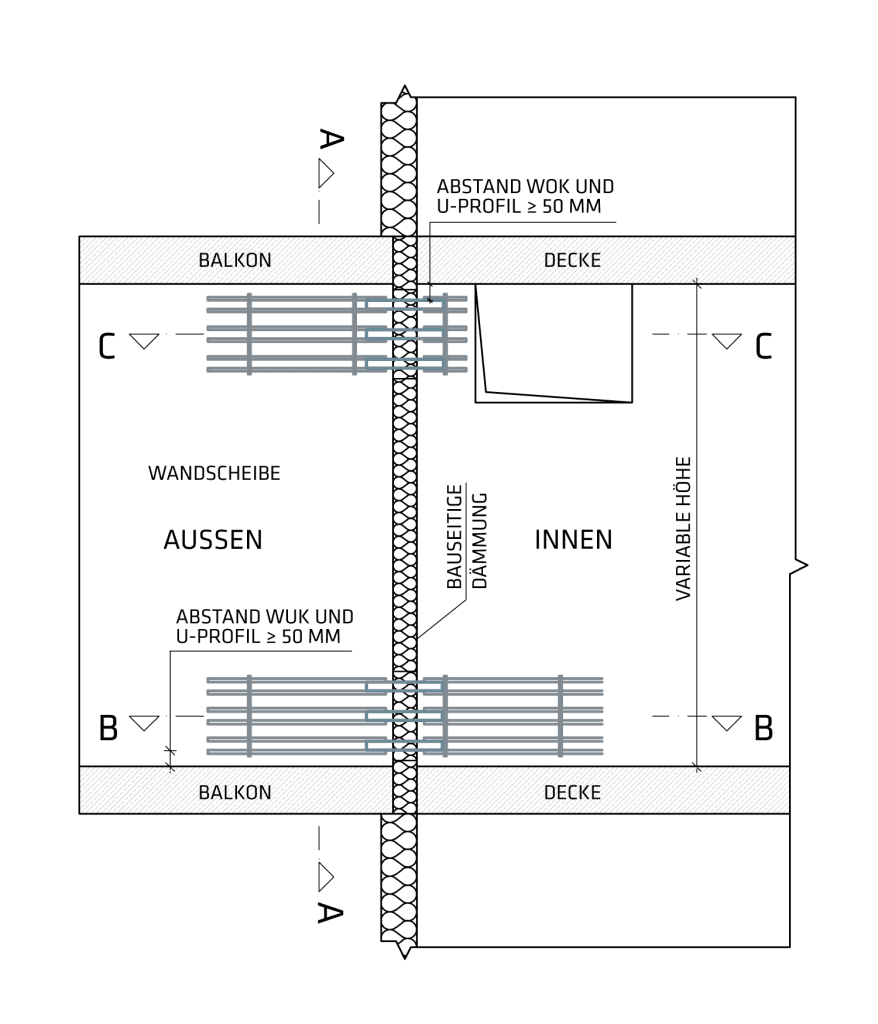

Стіни, балки та консолі: TKA G-V1 або V2 та TKM G-G
Стіни, балки та консолі: TKA G-V1 або V2 та TKM G-G

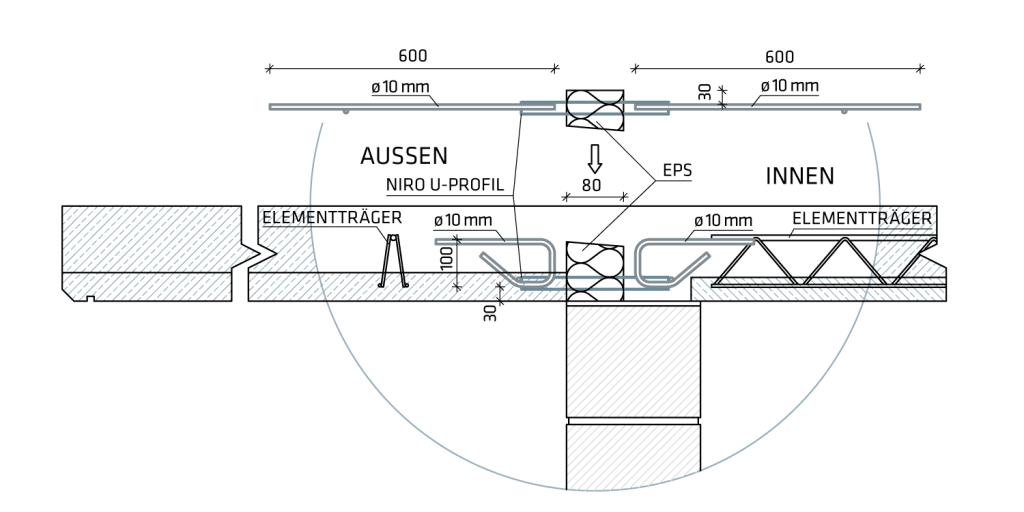

Консольна балконна плита зі збірних напівплит, ребро TKF E-E
Консольна балконна плита зі збірних напівплит, ребро TKF E-E
Виконання парапета з ребром AT 2 G-V1 або G-V2
Виконання парапета з ребром AT 2 G-V1 або G-V2

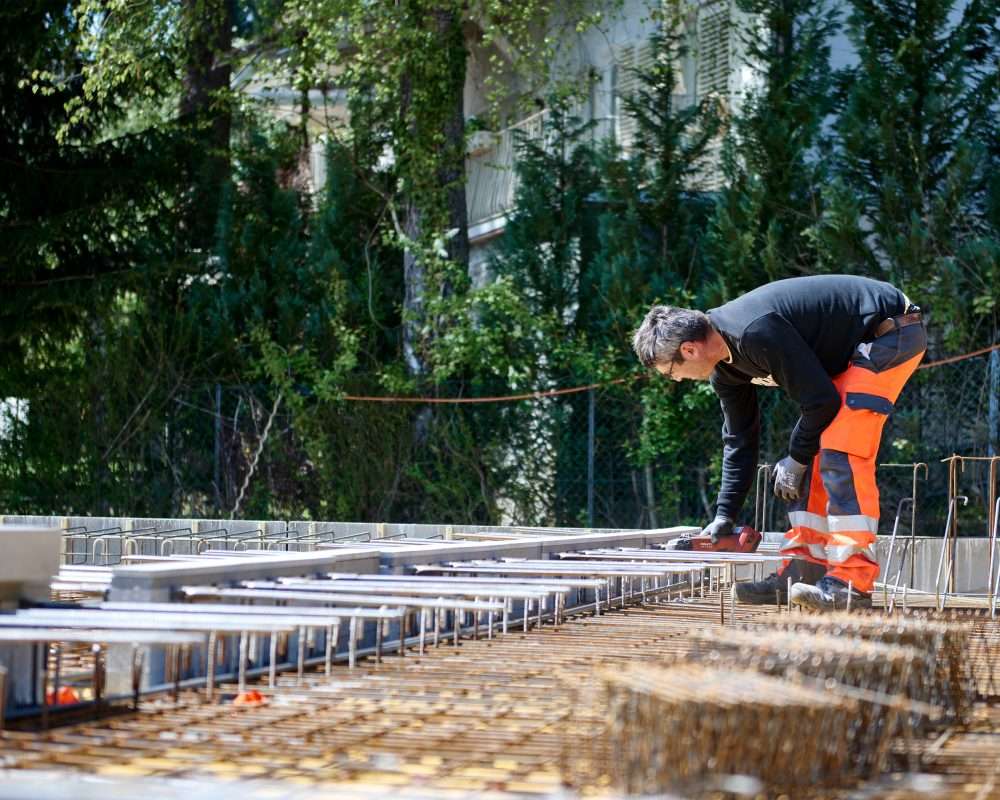

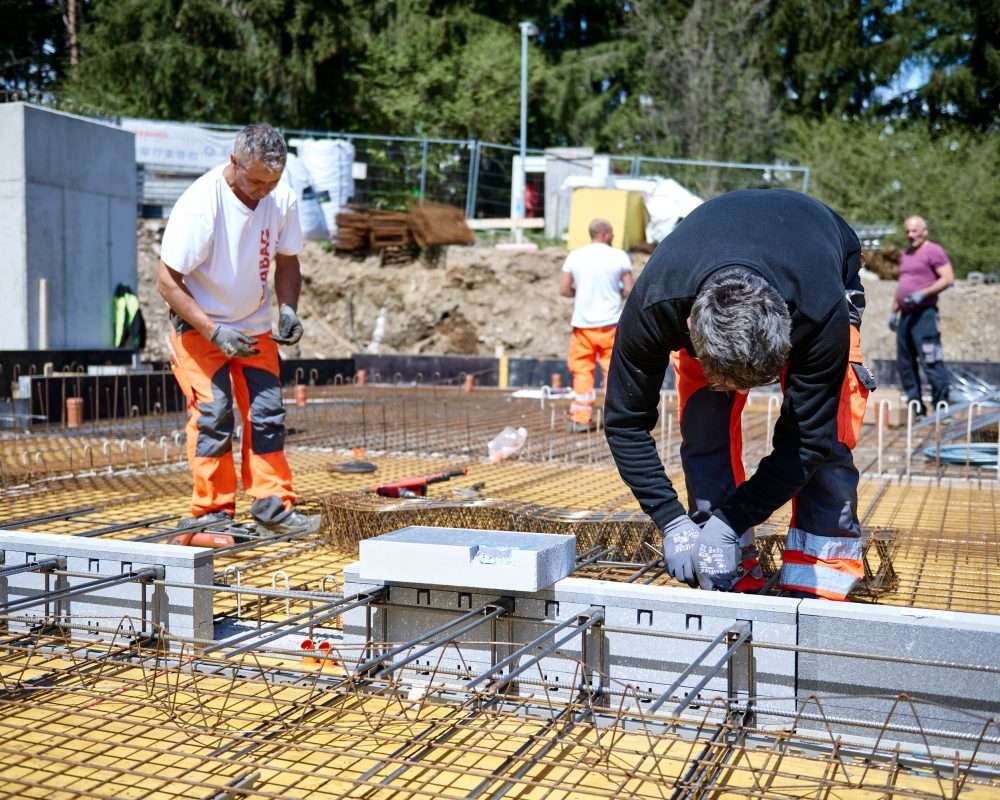

Галерея

Thermokorb® TK на об’єктах.

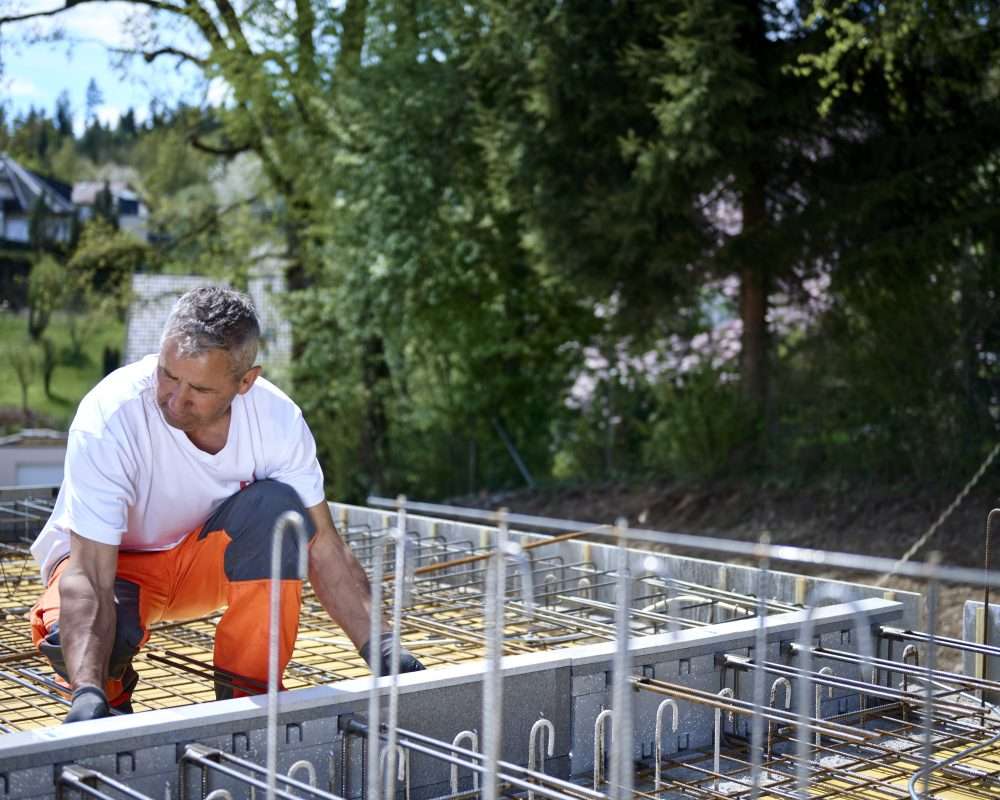

Застосування Thermokorb® TKЗастосування Thermokorb® TKЗастосування Thermokorb® TK

Завантаження

Каталоги сімейства Thermokorb® українською мовою.

PDFThermokorb® TK07/24 · українська PDFThermokorb® XII-TK07/24 · українська PDFThermokorb® SL-TK07/24 · українська PDFThermokorb® TKQ07/24 · українська PDFТеплоізоляційний елемент TDE11/21 · українська
